Linea di condotta automatica 3

Linea automatica SBAL-III

Caratteristiche

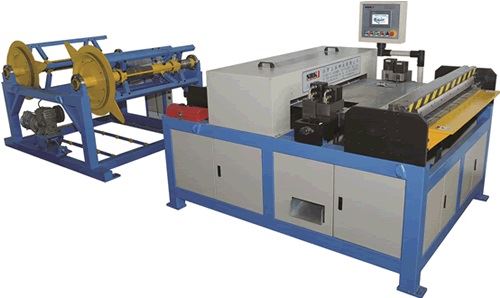

Auto Duct Line III è composta da Decoiler, unità di scanalatura della macchina livellatrice, unità di scanalatura "V" e "quadrata", unità di taglio e unità di piegatura. I dispositivi di scanalatura standard "V" e "quadrata" sono utilizzati per i condotti flangiati TDF e il dispositivo di scanalatura "quadrata" può essere utilizzato anche per produrre flange TDC. L'unità di piegatura può essere realizzata ad angolo retto per adattarsi a Pittsburgh oppure la lamiera può essere piegata in una forma "quadrata" o "L". Migliora notevolmente il tasso di utilizzo della scheda, riduce l'intensità di manodopera e riduce la manodopera. La parte di controllo elettrico della linea di produzione adotta un controllo servo completo; il sistema di controllo ha un sistema di feedback a circuito chiuso e la precisione e la stabilità sono ovviamente migliorate. La velocità operativa massima è di 18 m/min. La tolleranza di lunghezza è di ±0.5 mm; la tolleranza diagonale è di ±0.8 mm. Il sistema può soddisfare la capacità produttiva di 1500 m² di condotto dell'aria per turno (8 ore). Auto Duct Line III può guidare la tranciatura dei tubi. Allo stesso tempo, è molto adatto per la produzione diversificata come la formatura di TDF/acciaio angolare/flange plug-in. Le flange in acciaio angolare e le flange plug-in possono essere piegate automaticamente in tubi quadrati.

1. Il braccio di sospensione in lega di alluminio rende la macchina facile da usare.

2. L'armadio elettrico integrato riduce il cablaggio dell'intera struttura e ne facilita lo spostamento.

3. La configurazione importata è molto stabile e comoda da usare. CNC Air Duct Line è una linea di produzione di condotti con la massima automazione e la massima efficienza nelle macchine per condotti rettangolari. Inoltre, possiamo anche personalizzare le macchine in base alle vostre esigenze speciali.

Configurazione di base

Un decoiler elettrico (2 bobine).

Un set di attrezzature per livellamento e bordatura.

Cesoia idraulica angolare con quattro serie di matrici.

La cesoia idraulica per lamiere, la piegatrice idraulica

Un set di sistema di controllo computerizzato CNC e software di produzione.

Un motore

Dati tecnici
