Macchina formatrice di flange

Perché scegliere noi

Squadra professionale

Abbiamo ottenuto le certificazioni ISO9001:2008, CE ecc. Grazie ad anni di esperienza e team di professionisti a servizio completo, possiamo offrire ai clienti il ​​servizio più professionale.



Servizio di tracciamento del carico

Disponiamo di un eccellente sistema di servizio di tracciamento, che può promuovere la merce affinché raggiunga la destinazione in modo sicuro e rapido. I clienti possono controllare lo stato di spedizione della merce in qualsiasi momento tramite il nostro servizio di tracciamento del carico.

Controllo di qualità

Per ogni processo applichiamo rigorosi standard di ispezione e insistiamo sempre sul fatto che la qualità è vita.

Prezzo competitivo

Disponiamo di un team di acquisto e di un team di valutazione dei costi professionali, che cercano di ridurre costi e profitti e di offrirti un buon prezzo.

Che cosa è la macchina per la formatura delle flange



Una macchina per la formatura di flange è un tipo di macchinario per la formatura di lamiere che viene utilizzato per creare flange in lamiere o piastre metalliche. Queste macchine sono disponibili in vari design e configurazioni, ma generalmente funzionano bloccando una lamiera tra due stampi e applicando pressione per modellarla nella forma desiderata della flangia. La flangia risultante può essere utilizzata per vari scopi, come irrigidire una struttura o creare una tenuta tra due superfici. Le macchine per la formatura di flange possono essere manuali o automatizzate e possono gestire una gamma di spessori e materiali, da sottili lamiere di alluminio a spesse piastre di acciaio.

First 123 Last 1/3
Vantaggi della macchina per la formatura delle flange


Dimensioni ridotte e peso leggero
Questa macchina ha le caratteristiche di una struttura compatta, dimensioni ridotte e peso leggero perché non solo adotta la struttura di trasmissione della nuova tecnologia, l'albero di ingresso e l'albero di uscita sono sullo stesso asse, ma ha anche un collegamento diretto con il motore.



Elevata efficienza meccanica, pochi guasti e lunga durata
Le parti principali di trasmissione della macchina sono realizzate in acciaio legato di alta qualità e il cuscinetto terminale del rullo di lavoro è supportato dal cuscinetto prodotto con tecnologia estera, che ha una grande capacità portante e riduce la perdita di potenza causata dall'attrito. Pertanto, la macchina ha buone prestazioni meccaniche, buona resistenza all'usura e attrito volvente, quindi ha meno guasti e una lunga durata.



Funzionamento affidabile e stabile
Questa macchina è azionata da più denti durante la trasmissione, per cui può funzionare in modo stabile e affidabile con bassa rumorosità.



Comodo smontaggio e facile manutenzione
La sua macchina adotta una struttura complessiva, un design ragionevole, una forte rigidità, uno smontaggio semplice e una facile manutenzione.


Quali sono le applicazioni della macchina per la formatura delle flange?

01/

Settore HVAC (riscaldamento, ventilazione e aria condizionata)
Le macchine per la formatura di flange sono ampiamente utilizzate per la produzione di condotti dell'aria, condotti dell'aria condizionata e condotti di ventilazione. Queste macchine sono in grado di produrre flange di diverse forme e dimensioni, essenziali per il collegamento dei condotti.

02/

Industria automobilistica
Le macchine per la formatura di flange sono utilizzate per la produzione di vari componenti di automobili, come sistemi di scarico, sistemi frenanti e serbatoi di carburante. I bordi flangiati forniscono una tenuta stretta e sicura, il che è importante per garantire la sicurezza e la longevità dei veicoli.

03/

Industria aerospaziale
Le macchine per la formatura di flange sono utilizzate per la produzione di componenti per motori aeronautici, come tubi flangiati, condotte e recipienti a pressione. La precisione e l'accuratezza delle macchine per la formatura di flange sono fondamentali per la produzione di componenti con standard di prestazioni elevati.

04/

Industria di costruzioni
Le macchine per la formatura di flange vengono utilizzate per la produzione di componenti strutturali, come travi, colonne e staffe, che necessitano di bordi flangiati per il collegamento con altri componenti.

05/

Industria del mobile
Le macchine per la formatura di flange vengono utilizzate per la produzione di componenti di mobili in metallo, come sedie, letti, tavoli e armadi.

06/

Industria manifatturiera di attrezzature
Le macchine per la formatura di flange vengono utilizzate per produrre parti metalliche per apparecchiature quali generatori, pompe, turbine, compressori e altro ancora.


Parametri di base della macchina per la formatura delle flange

Dimensioni complessive

La macchina misura 2700 mm di lunghezza, 700 mm di larghezza e 1100 mm di altezza.

Peso

La macchina pesa circa 850 chilogrammi.

Modello riduttore

La macchina utilizza un riduttore RV110 con un rapporto di trasmissione di 25-30.

Potenza del motore

Il motore ha una potenza di 3 kW.

Materiale applicabile

La macchina è progettata per lavorare con lamiere zincate ordinarie con uno spessore da 0,6 mm a 1,2 mm.

Velocità di lavoro

In media, la macchina funziona a una velocità di circa 14 metri al minuto.

Limitazione della lunghezza

Non esiste alcun limite alla lunghezza del materiale che può essere lavorato dalla macchina.

Precisione del prodotto

L'errore dimensionale non supera ±0.6mm e l'errore angolare non supera ±2 gradi.

Componenti della macchina per la formatura delle flange

1

Sistema di alimentazione:Il sistema di alimentazione della macchina formatrice di flange è responsabile della fornitura della materia prima al processo di formatura. In genere include un decoiler, un dispositivo di livellamento e un rullo di alimentazione.

2

Sistema di formazione:Il sistema di formatura utilizza la tecnologia di formatura a rulli per modellare la materia prima nel profilo della flangia desiderato. I rulli sono attentamente progettati per creare la forma e le dimensioni precise richieste per l'applicazione specifica.

3

Sistema di taglio:Una volta formata la flangia, il sistema di taglio la separa dal resto del materiale. Questo sistema può includere una cesoia o una lama di taglio, che può essere meccanica o idraulica.

4

Sistema di controllo:Il sistema di controllo gestisce l'intero processo di produzione, inclusi i sistemi di alimentazione, formatura e taglio. Include un PLC (Programmable Logic Controller) e un HMI (Human-Machine Interface) per monitorare e controllare i parametri della macchina, come velocità, tensione e lunghezza di taglio.

5

Sistema di supporto:Il sistema di supporto comprende il telaio, i rulli e i cuscinetti che tengono in posizione il sistema di formatura e garantiscono stabilità durante il processo di formatura e taglio.

6

Sistema idraulico:Il sistema idraulico alimenta il sistema di taglio e fornisce la pressione necessaria affinché il sistema di formatura funzioni in modo efficace. Include una pompa, un motore e varie valvole e cilindri.

7

Sistema elettrico:L'impianto elettrico include tutti i cablaggi, i sensori, gli interruttori e i motori necessari per alimentare la macchina. Include anche funzioni di sicurezza come pulsanti di arresto di emergenza e protezioni di sicurezza per proteggere gli operatori dagli incidenti.

Auto Duct Line Pipe Making Machine

Come funziona una macchina per la formatura di flange





Preparazione del materiale

Innanzitutto, l'operatore deve preparare la piastra metallica, solitamente utilizzando una piastra in acciaio zincato o inossidabile. Le dimensioni e lo spessore della piastra devono soddisfare i requisiti di progettazione.

Alimentazione a fogli

Posizionare la lamiera sul dispositivo di alimentazione della macchina formatrice di flange e garantire la posizione e il posizionamento precisi della lamiera.

Posizionamento e modellazione

La macchina formatrice di flange posiziona la lamiera nella posizione corretta tramite il dispositivo di posizionamento. Quindi, tramite lavorazione, la lamiera viene pressata, tagliata e flangiata da rulli o utensili da taglio per formare gradualmente la forma e la struttura della flangia.

Regolazione del rullo o dell'utensile

A seconda dello spessore della lamiera e della forma desiderata della flangia, è necessario regolare la posizione, l'angolazione e la spaziatura del rullo o dell'utensile per garantire precisione e coerenza nel processo di formatura.

Completamento della formazione

Dopo una serie di operazioni di laminazione, taglio e flangiatura, la lamiera forma finalmente una forma di flangia completa. Il principio di funzionamento della macchina per la formatura di flange si basa sull'azione della forza meccanica. La piastra metallica viene lavorata e formata da rulli o utensili da taglio e infine viene formata la flangia. L'intero processo richiede agli operatori di adattarsi in base ai requisiti di progettazione e alle attrezzature per garantire l'accuratezza e la qualità del posizionamento, della lavorazione e della formatura della lamiera.

Istruzioni operative di sicurezza della macchina formatrice di flange


Familiarità con il manuale operativo

Prima di utilizzare la macchina per la formatura delle flange, è necessario leggere attentamente e comprendere il manuale operativo dell'attrezzatura. La familiarità con le funzioni, le prestazioni, le procedure operative e i requisiti di sicurezza dell'attrezzatura è la base per garantire un funzionamento sicuro.

Equipaggiamento per la protezione personale

Durante il funzionamento, gli operatori devono indossare adeguati dispositivi di protezione individuale, tra cui occhiali, tappi per le orecchie o cuffie antirumore, guanti da lavoro e scarpe antiscivolo. Questi dispositivi possono proteggere efficacemente gli operatori da possibili danni.

Ispezione delle attrezzature

Prima di utilizzare la macchina per la formatura delle flange, è necessario effettuare un'ispezione completa dell'attrezzatura. Assicurarsi che tutti gli schermi di sicurezza, i dispositivi di protezione e gli elementi di fissaggio siano intatti e che le parti operative siano flessibili e affidabili. Se si riscontrano anomalie o danni, è necessario ripararli o sostituirli immediatamente.

Potenza e sicurezza elettrica

Assicurarsi che il collegamento elettrico della macchina formatrice di flange sia corretto e stabile e soddisfi i requisiti di sicurezza. È vietato utilizzare l'apparecchiatura in un ambiente umido per prevenire il pericolo di scosse elettriche. Evitare di utilizzare cavi e spine danneggiati o invecchiati.

Preparazione del materiale

Preparare la lamiera richiesta prima dell'operazione e assicurarsi che soddisfi i requisiti della specifica. Controllare le dimensioni, lo spessore e la qualità della superficie della lamiera per assicurarsi che sia adatta alla formatura e che non vi siano gravi difetti o deformazioni.

Abilità operative

In base alle istruzioni del manuale operativo, impostare e regolare correttamente i parametri e la modalità di lavoro della macchina formatrice di flange. Assicurarsi che utensili, rulli e stampi siano installati correttamente ed eseguire la lubrificazione e la manutenzione necessarie. Seguire i passaggi operativi corretti per evitare errori operativi e azioni pericolose.

Suggerimenti per la manutenzione della macchina per la formatura delle flange





Pulizia regolare
La pulizia regolare della macchina per la formatura delle flange è essenziale per rimuovere detriti, polvere o sporcizia che potrebbero essersi accumulati durante il processo di produzione. Utilizzare un panno pulito o una spazzola per pulire la superficie della macchina ed evitare di utilizzare acqua o altri detergenti che potrebbero danneggiare l'attrezzatura.



Lubrificazione
Una corretta lubrificazione delle parti mobili della macchina formatrice di flange è fondamentale per il suo regolare funzionamento. Assicurarsi di utilizzare lubrificanti di alta qualità consigliati dal produttore.



Allineamento
L'allineamento dei componenti della macchina formatrice di flange, come rulli, frese e teste di formatura, è fondamentale per le sue prestazioni ottimali. Controllare eventuali disallineamenti o usura delle parti e regolarle o sostituirle come richiesto.



Ispezione regolare
Le ispezioni regolari della macchina formatrice di flange aiuteranno a rilevare tempestivamente eventuali problemi e a prevenire costose riparazioni. Tieni d'occhio eventuali segni di usura, danni o disallineamento delle parti e affrontali tempestivamente.



Formazione degli operatori
È necessaria una formazione adeguata degli operatori della macchina per prevenire qualsiasi incidente durante il funzionamento. Assicurarsi che i dipendenti che maneggiano l'attrezzatura siano adeguatamente formati e consapevoli dei protocolli di sicurezza.



Manutenzione preventiva
L'implementazione di un programma di manutenzione preventiva può aiutare a prolungare la durata della macchina formatrice di flange e a prevenire guasti. Pianificare controlli regolari, pulizia, lubrificazione e altre attività di manutenzione secondo le raccomandazioni del produttore.

La nostra fabbrica


SBKJ GROUP, un fornitore professionale di macchine per la produzione di condotti HVAC. I prodotti consistono principalmente in linee di produzione di condotti automatici, macchine per la produzione di condotti rettangolari e macchine per la formatura di condotti rotondi/a spirale. La ricerca e lo sviluppo di SBKJ sono la pietra angolare per i nostri Tubeformer automatici che producono condotti di qualità superiore con costi di produzione ridotti. SBKJ è affermata come il principale e principale innovatore nella produzione di CONDOTTI A SPIRALE con lo sviluppo è la pietra angolare per i nostri Tubeformer automatici che producono condotti di qualità superiore con costi di produzione ridotti. SBKJ è affermata come il principale e principale innovatore nella produzione di CONDOTTI A SPIRALE con diverse invenzioni brevettate, come la Flying Slitter e la Flying crimper. Inoltre, è disponibile il servizio OEM.

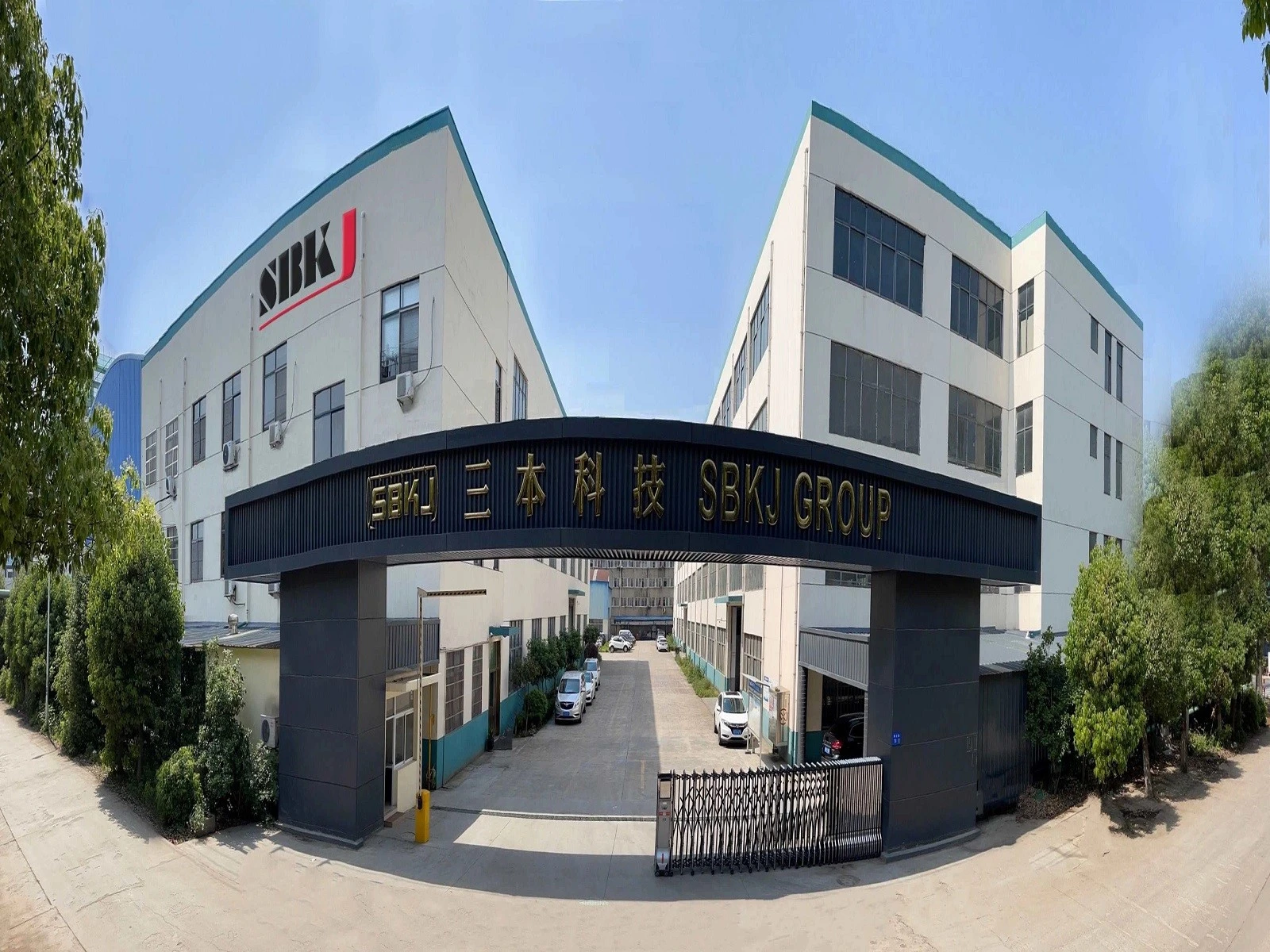

202203250958487a65b51d0d494a7bb950524298dea265

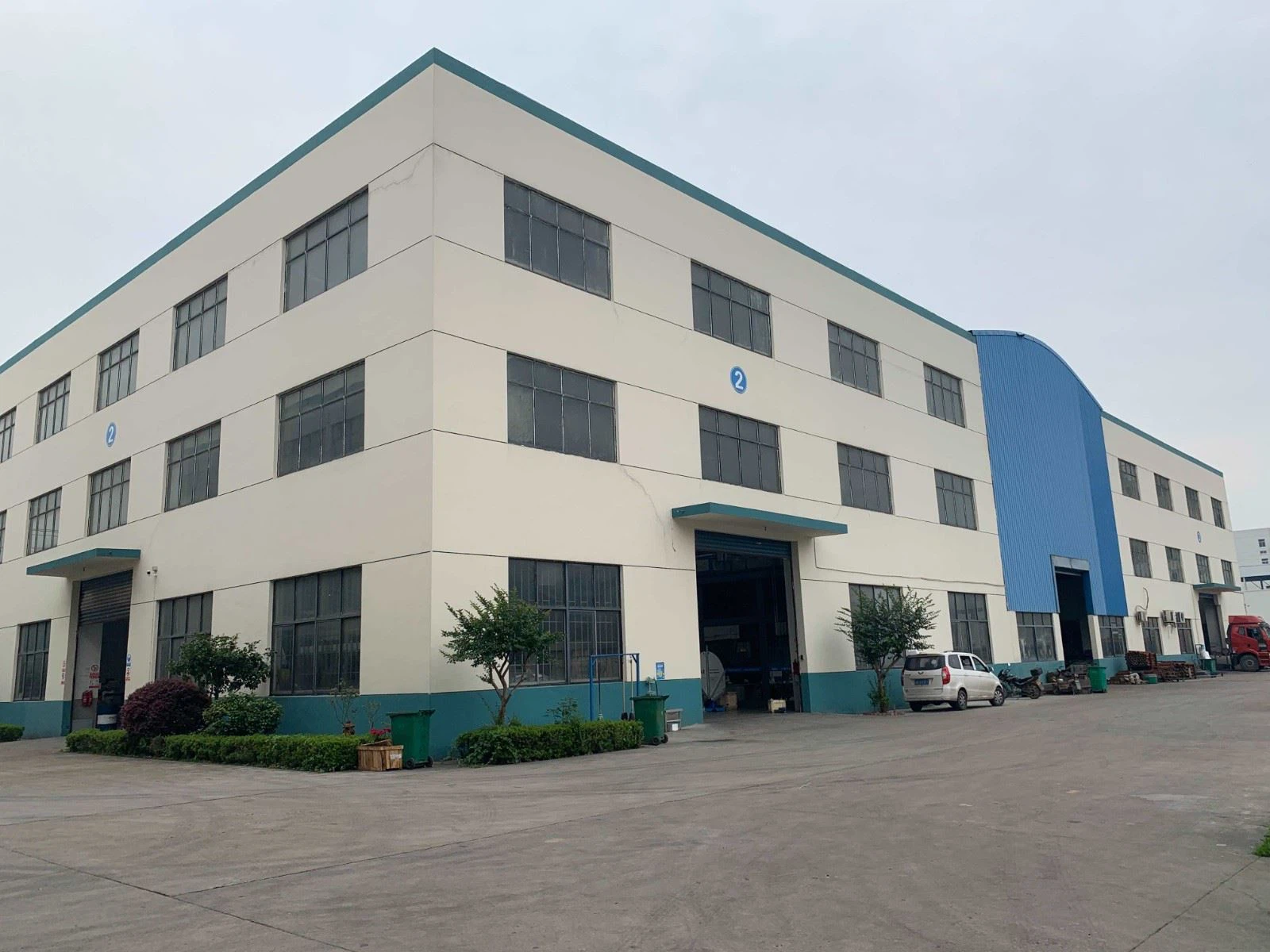

202203251039228aca555ab0ba498896e87d49eccf1e1d

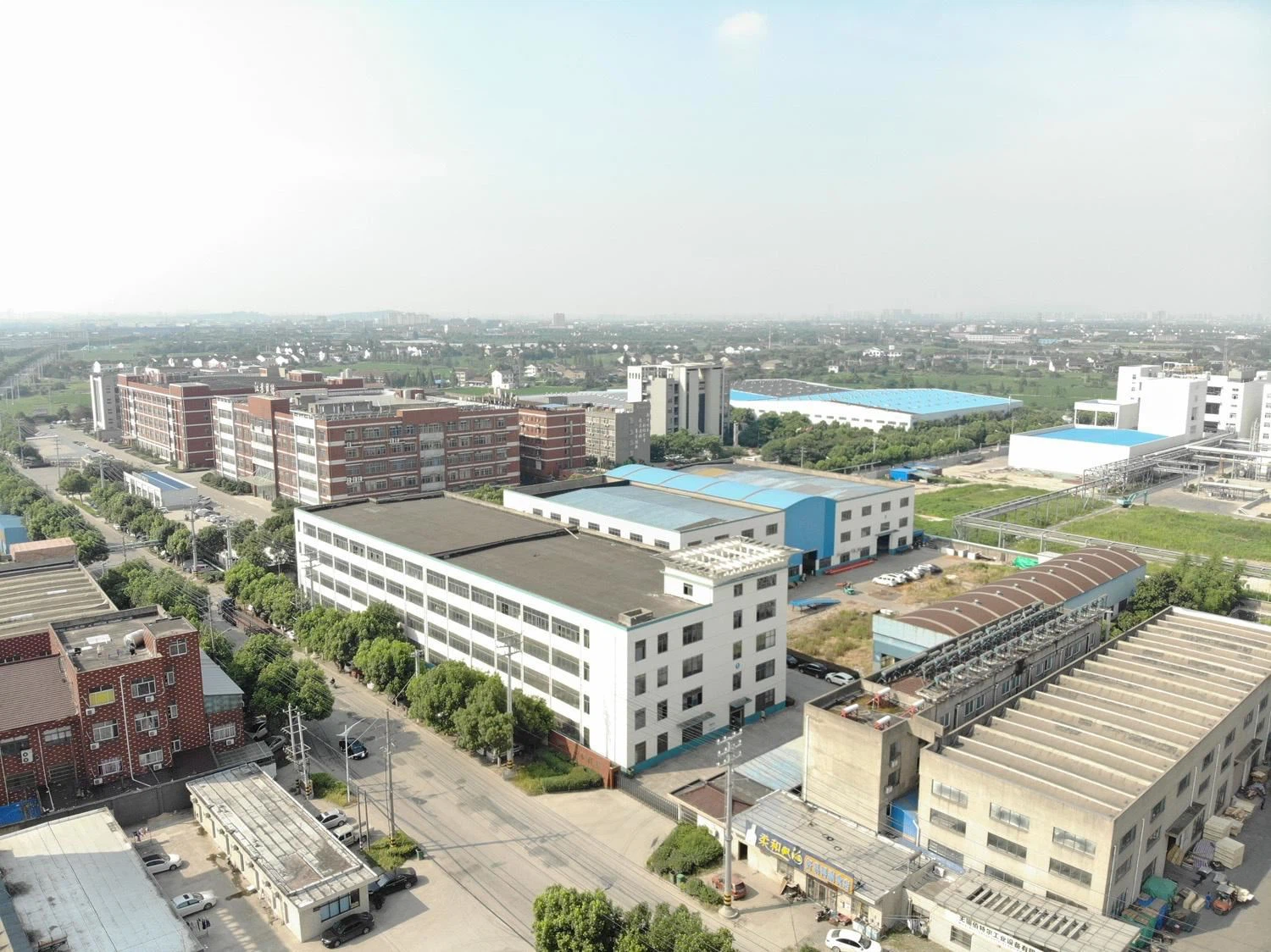

202203251040431d0480259e054ad7a648af33a939c0e1

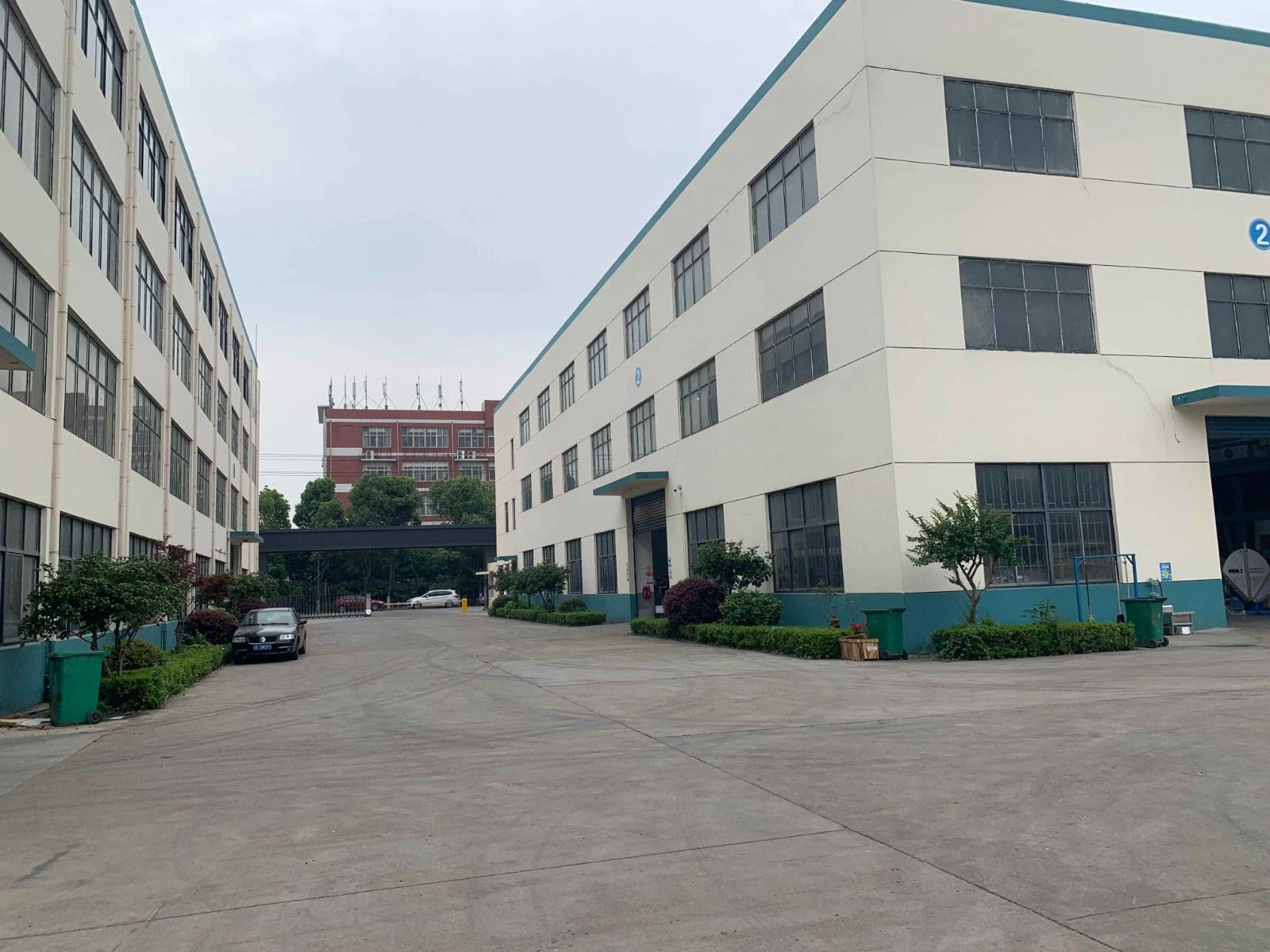

2022032510394175ece4ee1f7e42f294ddd3c6792fde64
fabbrica




productcate-800-570




Domande frequenti

D: Cos'è una macchina formatrice di flange?

A: Una macchina per la formatura di flange è un tipo di macchina utilizzata per piegare e modellare lamiere in pezzi flangiati. La macchina utilizza pressione idraulica o meccanica per modellare il metallo in una forma specifica.

D: Quali sono le applicazioni di una macchina formatrice di flange?

R: Una macchina formatrice di flange viene utilizzata nella produzione di vari prodotti come condotti HVAC, sistemi di scarico e altri prodotti metallici che richiedono un bordo flangiato. Una macchina formatrice di flange è un dispositivo utilizzato nella lavorazione dei metalli per creare una flangia su una lamiera. La flangia può essere utilizzata per vari scopi, come unire due pezzi di metallo insieme o aggiungere resistenza a un pannello metallico.

D: Quali sono i tipi di macchine per la formatura di flange disponibili sul mercato?

R: I tipi di macchine formatrici di flange disponibili sul mercato sono manuali, meccaniche, idrauliche e pneumatiche. Le macchine formatrici di flange possono solitamente lavorare con una varietà di materiali, tra cui acciaio, alluminio, rame e altre leghe.

D: Quali fattori bisogna considerare nella scelta di una macchina formatrice di flange?

R: I fattori da considerare nella scelta di una macchina per la formatura di flange sono la capacità produttiva, lo spessore della lamiera, il tipo di flangia richiesta e il budget.

D: Quali misure di sicurezza devono essere adottate durante l'utilizzo di una macchina formatrice di flange?

R: Le misure di sicurezza da adottare durante l'utilizzo di una macchina per la formatura di flange includono l'uso di adeguati dispositivi di protezione, come guanti e occhiali di sicurezza, la messa a terra corretta della macchina e il mantenimento di un'area di lavoro pulita e priva di pericoli. Inoltre, i dipendenti devono essere formati su come utilizzare la macchina in modo sicuro.

D: Quale tipo di manutenzione è richiesta per una macchina formatrice di flange?

R: Una manutenzione regolare, come lubrificazione, pulizia della macchina e controllo di eventuali segni di usura, è necessaria affinché una macchina per la formatura di flange funzioni in modo efficiente. Le istruzioni del produttore devono essere seguite attentamente per garantire che la macchina funzioni come previsto.

D: Qual è la durata di vita di una macchina per la formatura di flange?

R: La durata di una macchina per la formatura di flange dipende da vari fattori, come l'utilizzo, la manutenzione e la qualità della macchina. In generale, una macchina ben tenuta può durare diversi anni. L'utilizzo di una macchina per la formatura di flange può aiutare ad aumentare la produttività riducendo la quantità di tempo e sforzo necessari per creare le flange manualmente. Può anche aiutare a garantire forme di flange coerenti e precise.

D: Quali sono i problemi più comuni che possono verificarsi durante l'utilizzo di una macchina formatrice di flange?

R: I problemi comuni che possono verificarsi durante l'utilizzo di una macchina per la formatura di flange includono il disallineamento della lamiera, l'eccessiva usura della macchina e problemi con i componenti idraulici o meccanici. Una manutenzione regolare e un uso corretto possono ridurre al minimo la probabilità che si verifichino questi problemi.

D: Come faccio a scegliere la macchina formatrice di flange più adatta alle mie esigenze?

R: Quando si sceglie una macchina per la formatura di flange, considerare fattori quali le dimensioni della macchina, i materiali con cui può lavorare e il tipo e la complessità delle flange che può creare. È anche importante considerare la fonte di alimentazione della macchina e qualsiasi funzionalità aggiuntiva che può offrire.

D: Quali sono i vantaggi dell'utilizzo di una macchina per la formatura di flange?

R: I vantaggi dell'utilizzo di una macchina per la formatura di flange includono una maggiore efficienza, precisione e coerenza nel processo di produzione. Ciò può comportare costi di produzione inferiori e prodotti di qualità superiore.

D: Quali tipi di macchine per la formatura di flange sono disponibili?

R: Sono disponibili diversi tipi di macchine per la formatura di flange, tra cui modelli pneumatici, idraulici ed elettrici. Ogni tipo ha le sue caratteristiche e vantaggi unici, a seconda delle esigenze specifiche dell'utente.

D: Quali sono i vantaggi dell'utilizzo di una macchina formatrice di flange?

R: Le macchine per la formatura delle flange offrono diversi vantaggi rispetto ai metodi manuali o tradizionali di formatura delle flange. Sono più veloci, più efficienti e producono risultati costanti con meno manodopera richiesta. Consentono inoltre un elevato grado di accuratezza e precisione nelle forme delle flange prodotte.

D: Quali fattori bisogna considerare quando si sceglie una macchina per la formatura di flange?

R: I fattori da considerare quando si sceglie una macchina per la formatura di flange includono i materiali da formare, la forma e le dimensioni della flangia richieste, il volume di produzione e lo spazio disponibile. Altri fattori possono includere caratteristiche della macchina come l'alimentazione automatica del materiale, il controllo computerizzato o le opzioni di utensili.

D: Per quali applicazioni vengono utilizzate le macchine formatrici di flange?

A: Una macchina per la formatura di flange è un tipo di macchina per la formatura di lamiere che viene utilizzata per piegare lamiere e darle un bordo flangiato. Le flange possono essere prodotte in una varietà di forme e dimensioni a seconda dell'applicazione. Le macchine per la formatura di flange sono comunemente utilizzate nella fabbricazione di lamiere, nei settori HVAC, automobilistico e aerospaziale, nonché nella produzione di condotti e sistemi di ventilazione.

D: In cosa consiste il processo di formatura?

A: La formatura di un materiale mira a dargli una forma particolare, seguendo una serie di tecniche specifiche. Questo processo consente di rimodellare una parte senza aggiungere o rimuovere materiale in metallurgia. I produttori possono eseguirlo grazie a vari metodi. La flangiatura è una tecnologia di incollaggio e formatura utilizzata nella formatura della lamiera. Piegando il bordo delle lamiere utilizzando una macchina flangiatrice, il processo rinforza il bordo piegato o crea una connessione costituita da più componenti.

D: In che modo una macchina formatrice di flange si differenzia dagli altri tipi di macchine formatrici?

R: Le macchine per la formatura di flange sono progettate specificamente per la formatura di flange su lamiere, mentre altri tipi di macchine per la formatura possono essere utilizzate per diversi tipi di operazioni di formatura, come piegatura, piegatura o sagomatura.

D: Quali precauzioni di sicurezza è necessario adottare quando si utilizza una macchina formatrice di flange?

A: Gli operatori di macchine per la formatura di flange devono indossare adeguati dispositivi di protezione, come guanti e occhiali di sicurezza. Devono inoltre essere formati su come utilizzare la macchina in modo sicuro e su come rispondere a potenziali pericoli.

D: Qual è un esempio di macchina per la formatura di flange?

A: In questo processo, applichiamo sollecitazioni che possono essere sotto forma di tensione, compressione, taglio, ecc. per deformare la materia prima. Esempi di processi di formatura sono la fabbricazione di lamiere, la forgiatura, la laminazione, l'estrusione, la trafilatura, la rullatura di filettature, l'oscillazione rotativa e così via.

D: Qual è la differenza tra formatura e forgiatura?

R: Sia la forgiatura che la formatura sono progettate per manipolare le dimensioni e/o la forma dei pezzi metallici lavorati. La differenza tra loro è che la forgiatura comporta l'uso di colpi pressurizzati per deformare i pezzi metallici lavorati, mentre la formatura comporta l'uso di deformazione meccanica.

D: Qual è la differenza tra processo di formatura e processo di lavorazione?

A: I vantaggi dei processi di formatura dei metalli includono nessuno spreco di materia prima, migliori proprietà meccaniche del prodotto e una velocità di produzione più rapida. La lavorazione è il processo di rimozione del materiale sotto forma di trucioli mediante un utensile a forma di cuneo.

Siamo noti come uno dei principali produttori e fornitori di macchine per la formatura di flange in Cina, caratterizzati da prodotti di qualità e prezzi competitivi. Sentiti libero di acquistare macchine per la formatura di flange personalizzate prodotte in Cina qui dalla nostra fabbrica.
